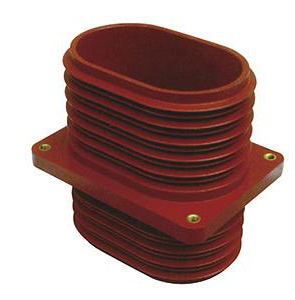

TG3-10Q/140*200高壓穿墻套管
-
一、簡介
穿墻套管為環氧樹脂凝膠成型結構，外形結構尺寸大小為170×240（140×200）mm、高195mm。主要適用于額定電壓為10KV及以下的 戶內成套設備中，作絕緣隔離和聯接過度之用。套管耐污及潮濕，無需特別維護，只需定期地清理表面污質。安裝時母排從孔內穿過。周圍環境溫度在+40℃~5℃之間;當空氣溫度+20℃時，相對濕度布超過85% 無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。

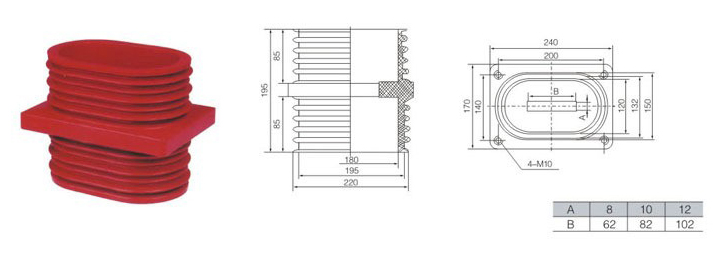

二、結構尺寸圖：
?
?三、中置柜環氧樹脂套管產品型號如下：
TG4-10Q/128(100*100)
TG1-10Q/210(125*125)
TG2-10Q/182(152*152)
TG3-10Q/110*180
TG3-10Q/140*200
TG3-10Q/140*200*230
24KV/175*225*310
35KV/200*550(180*180)
40.5KV/260*260*395(KYN61)
40.5KV/260*260*395[420](KYN61)
